Asphaltarmierung mit Geogittern

Materialien · 6 Min. Lesezeit

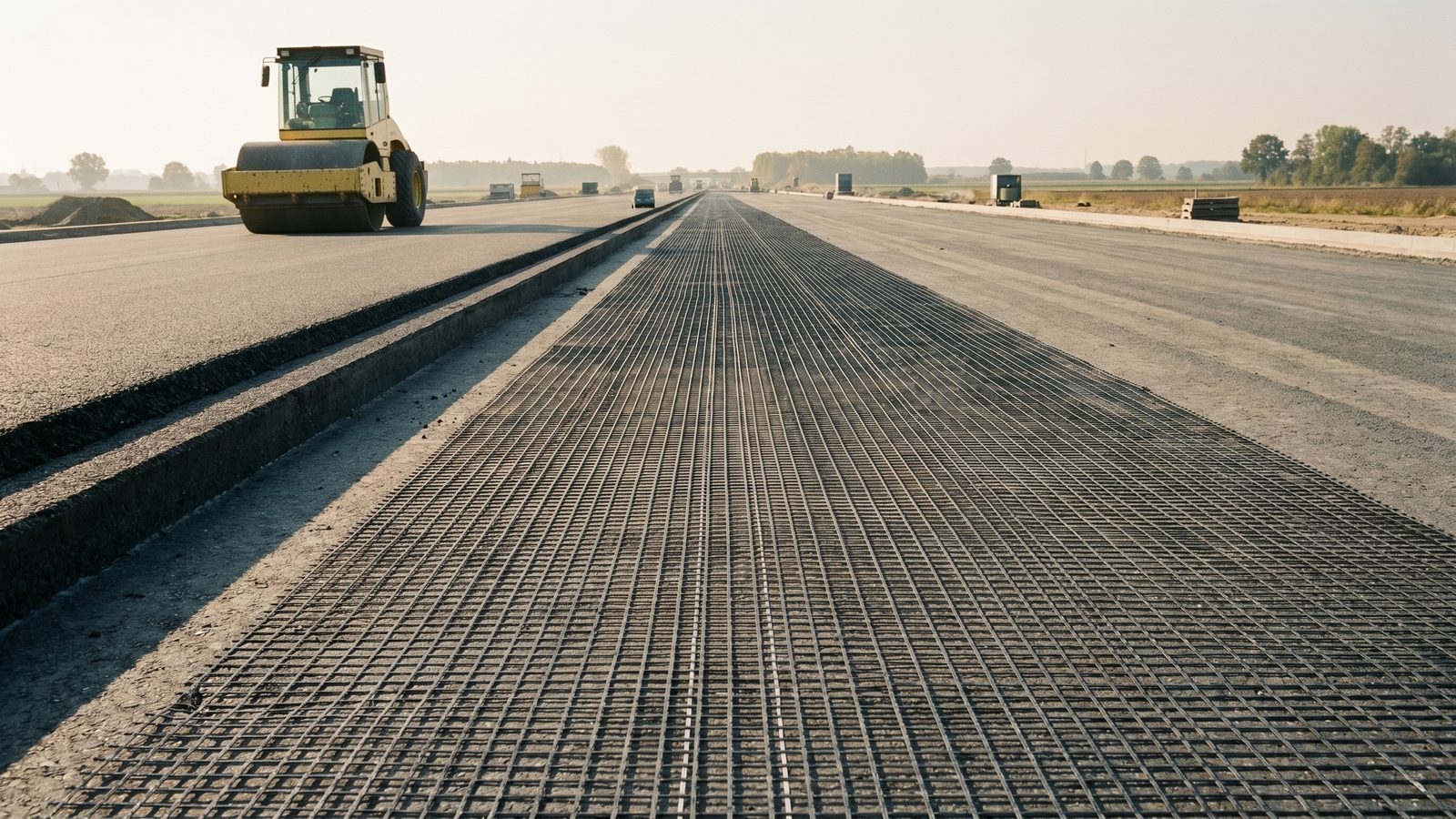

Geogitter werden zwischen zwei Asphaltschichten eingebaut, um Risse zu verzögern und die Tragschicht zu stabilisieren. Welches Gitter zu welcher Anwendung passt, hängt weniger vom Markennamen ab als von Zugfestigkeit, Maschenweite, Bindemittelverträglichkeit und sauberer Verlegung. Dieser Leitfaden bündelt die wichtigsten Auswahlkriterien und die Punkte, an denen in der Praxis die meisten Schäden entstehen.

Was sind Geogitter und wie wirken sie?

Asphaltarmierungs-Geogitter sind flächige, gitterförmige Einlagen aus Glasfaser, Kunststoff (zum Beispiel Polyester oder Polypropylen) oder Kombinationen daraus. Sie werden in der Regel zwischen einer vorhandenen, meist gefrästen oder vorgeschädigten Schicht und der neuen Asphaltdeckschicht eingebaut.

Drei Wirkmechanismen sind dabei relevant:

1. Verzögerung der Reflexionsrissbildung. Risse aus der unteren Schicht laufen in vielen Fällen nicht mehr direkt in die Deckschicht durch, sondern werden in der Gitterebene umgelenkt oder zumindest verzögert.
2. Tragschicht-Verstärkung. Zugkräfte, die in der Asphaltunterseite entstehen, werden teilweise vom Gitter aufgenommen. Die Schicht bleibt länger in einem elastisch beanspruchten Zustand.
3. Spannungsabbau in Übergangszonen. An Brückenanschlüssen, an Übergängen Asphalt zu Beton oder über bestehenden Längsfugen reduzieren Gitter Spannungsspitzen.

Wann sind Geogitter sinnvoll?

In der Praxis lassen sich drei typische Einsatzbilder unterscheiden:

• Erhaltung mit Reflexionsrissrisiko: Eine vorhandene Decke ist gerissen, soll aber nicht komplett ausgebaut werden. Die neue Deckschicht wird mit eingebautem Gitter verlegt, um die Risslinie nicht 1:1 nachzubilden.
• Verstärkung tragschwacher Bereiche: Stellen mit nachgewiesenen Tragfähigkeitsproblemen, z. B. nach Aufgrabungen, in Industrieflächen oder auf Strecken mit starkem Schwerlastverkehr.
• Übergangszonen: Brückenwiderlager, Querungen Asphalt zu Beton, Anschlüsse an Bauwerksdehnungsfugen. Hier wirkt das Gitter primär als Spannungsverteiler.

Nicht jede Sanierung braucht ein Gitter. Bei sauberer, tragfähiger Unterlage und überschaubarer Belastung kann eine konventionelle Erneuerung der Deckschicht ausreichen. Die Frage ist immer: welches Risiko soll das Gitter konkret abfangen?

Glas- vs. Kunststoff-Gitter: was passt wann?

Die beiden Hauptmaterialgruppen unterscheiden sich vor allem in Zugverhalten und Temperaturstabilität.

Glasfaser-Geogitter

• Hohe Zugfestigkeit bei sehr geringer Dehnung. Das bedeutet: das Gitter nimmt Last bereits bei kleinen Verformungen auf.
• Sehr hohe Temperaturbeständigkeit. Damit gut verträglich mit Heißasphalt-Einbautemperaturen.
• Häufig mit Bitumen-Beschichtung und Vlies-Träger ausgeliefert, um Haftung in der Bitumenschlemme zu verbessern.

Kunststoff-Geogitter (Polyester, Polypropylen)

• Höhere Bruchdehnung. Die Wirkung setzt etwas später ein, dafür ist das Gitter zäher und weniger sprödbruchanfällig.
• Für sehr hohe Einbautemperaturen je nach Material zu prüfen. Polypropylen ist temperaturempfindlicher als Polyester.
• In manchen Bauweisen werden Kombinationen aus Glasfaser und Polypropylen eingesetzt, um Steifigkeit und Robustheit zu kombinieren.

Auf dem deutschen Markt sind unter anderem Hersteller wie Tensar, HUESKER und BECO Bermüller etabliert. Die Wahl hängt seltener vom Hersteller ab als von Belastung, Asphalttyp und Einbaubedingungen. Eine Auswahl gängiger Produkte finden Sie in der Kategorie Asphaltarmierungen und allgemein im Bereich Straßenbau.

Auswahlkriterien: worauf konkret achten?

Vor der Bestellung lohnt sich der Blick auf vier Kennwerte aus dem technischen Datenblatt:

1. Zugfestigkeit längs/quer (kN/m). Muss zur erwarteten Beanspruchung passen. Stark schwerlastbelastete Flächen erfordern höhere Werte als Wohnstraßen oder Wirtschaftswege.
2. Bruchdehnung bzw. Dehnung bei Nennzugkraft. Niedrige Werte entsprechen einer früh wirkenden Steifigkeit, höhere Werte mehr Reserve gegen Sprödbruch.
3. Maschenweite. Sollte zum Größtkorn der darüberliegenden Asphaltschicht passen. Faustregel: Maschenweite mindestens etwa 1,5- bis 2-fache des Größtkorns, damit das Material das Gitter durchgreifen kann.
4. Temperaturbeständigkeit. Beim Einbau in heiße Asphaltschichten oberhalb von 150 °C entscheidet die Stabilität des Trägermaterials. Glasfaser-Produkte sind hier in der Regel unkritisch, Polypropylen-Produkte nicht ohne Prüfung einsetzbar.

Zusätzlich zu prüfen: Vorbeschichtung mit Bitumen (selbstklebend vs. mit separater Haftschicht), erforderliche Anhaftmenge an Bindemittel und Vorgaben zur Mindesteinbautemperatur.

Verlegung: die kritischen Schritte

Die Wirkung eines Geogitters steht und fällt mit der Verlegung. Die häufigsten Fehler lassen sich in der Praxis in vier Punkten zusammenfassen:

• Untergrund nicht sauber. Staub, Feuchte oder lose Bestandteile verhindern, dass die Bitumenhaftschicht das Gitter sicher fixiert.
• Bitumenmenge unter Vorgabe. Ohne ausreichende Anhaftmenge schwimmt das Gitter im neuen Asphalt nicht im Verbund. Die Wirkung halbiert sich, ohne dass es optisch auffällt.
• Falten und Wellen. Jede Falte ist eine Sollbruchstelle. Gitter beim Abrollen straff führen, Überlappungen sauber ausführen.
• Befahrung mit harten Reifen oder Wenden auf der Lage. Lkw und Fertiger müssen geradlinig auffahren. Wendemanöver auf dem unbedeckten Gitter ziehen die Lage aus der Position.

Häufige Fehler in der Praxis

1. Falsches Material für die Belastung. Wohnstraßen-Gitter unter Schwerlastverkehr halten erfahrungsgemäß nicht lange.
2. Maschenweite passt nicht zum Größtkorn. Folge: kein Verbund, das Gitter bleibt eine Trennschicht statt einer Armierung.
3. Haftschicht zu sparsam oder zu dick. Beides führt zu Problemen, entweder kein Verbund oder Bitumenüberschuss, der die Gitterstränge umspült und die Lastabtragung schwächt.
4. Einbau ohne Wartezeit für die Haftemulsion. Wer das Gitter auf noch nicht gebrochene Emulsion legt, verliert Haftung und Position.
5. Zu kurze Überlappungen. In der Regel werden im Datenblatt Mindestwerte angegeben (oft im Bereich 20 bis 30 cm). Diese sollten eingehalten und in Längs- wie Querrichtung beachtet werden.

Häufige Fragen

Hinweis: Die genannten Kennwerte und Faustregeln sind Praxis-Richtwerte. Verbindlich sind das technische Datenblatt des jeweiligen Produkts sowie die Vorgaben aus dem Leistungsverzeichnis.
