Schachtabdeckungen: Belastungsklassen nach DIN EN 124 richtig wählen

Auswahl · 7 Min. Lesezeit

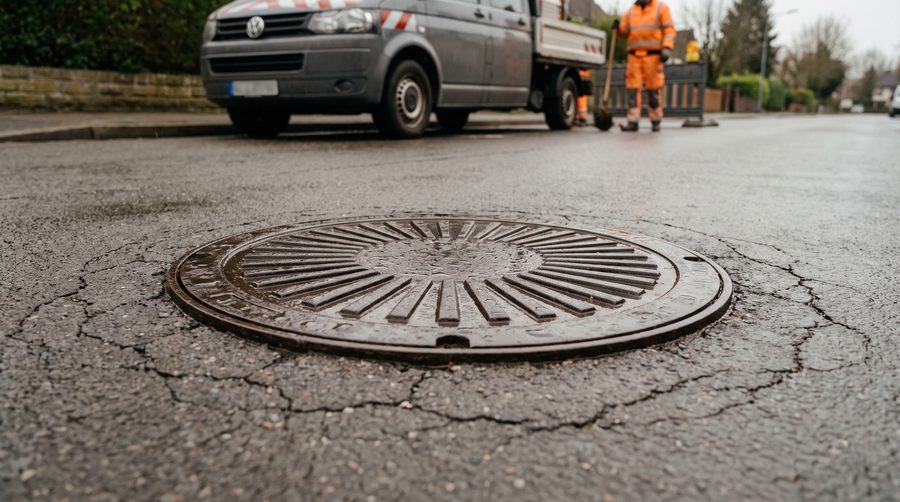

Eine Schachtabdeckung ist eines der wenigen Bauteile im Straßenoberbau, bei dem eine falsche Auswahl unmittelbar sichtbar wird. Sie klappert, sie sackt ab, oder sie bricht. In allen drei Fällen ist die Ursache oft schon in der Ausschreibung angelegt, weil eine Klasse gewählt wurde, die nicht zum Einbauort passt.

Dieser Artikel erklärt das Klassensystem der DIN EN 124, ordnet die Klassen den typischen Einbauorten zu und zeigt, wo im Einbau die eigentlichen Fehler passieren.

Zum Stand dieses Artikels: Er ordnet die einschlägigen Regelwerke ein und ersetzt sie nicht. Regelwerke werden fortgeschrieben, und einzelne Bundesländer führen sie zu unterschiedlichen Terminen ein. Für die Ausführung gilt immer die im Vertrag oder in der Genehmigung benannte Fassung. Eine rechtliche Beratung ist dieser Artikel nicht.

Was die DIN EN 124 regelt

Die Normenreihe DIN EN 124 "Aufsätze und Abdeckungen für Verkehrsflächen" (Teile 1 bis 6, Ausgabe 2015) gilt für Schachtabdeckungen und Straßenabläufe. Klassen und Prüfverfahren stehen in Teil 1, der sechs Belastungsklassen von A bis F unterscheidet.

Die Klassenbezeichnung enthält die Prüflast in Kilonewton. Bei der Prüfung wird die Last statisch und mittig aufgebracht und für eine festgelegte Zeit gehalten. Geprüft werden unter anderem die bleibende Verformung, die einen festgelegten Grenzwert nicht überschreiten darf, und die Tragfähigkeit: Unter der vollen Prüfkraft darf die Abdeckung nicht brechen.

Wichtig für das Verständnis: Die Prüflast ist ein Prüfwert, keine zulässige Radlast im Betrieb. Sie dient der Einordnung, nicht der Bemessung einer konkreten Verkehrsbelastung.

Die sechs Klassen und ihre Einbauorte

Klasse A 15, Prüflast 15 kN. Nur für Flächen, die ausschließlich von Fußgängern und Radfahrern genutzt werden. In befahrbaren Bereichen hat diese Klasse nichts zu suchen.

Klasse B 125, Prüflast 125 kN. Für Gehwege, Fußgängerzonen und vergleichbare Flächen sowie für Pkw-Parkflächen und Parkdecks.

Klasse C 250, Prüflast 250 kN. Für den Bordrinnenbereich, der von der Bordsteinkante höchstens 0,5 m in die Fahrbahn und höchstens 0,2 m in den Gehweg reicht.

Klasse D 400, Prüflast 400 kN. Der Standardfall für Fahrbahnen, Standstreifen und Parkflächen, auf denen auch Lastkraftwagen zugelassen sind. Das ist die Klasse, die im kommunalen Straßenbau am häufigsten zutrifft.

Klasse E 600, Prüflast 600 kN. Für Flächen mit hohen Radlasten, etwa auf Betriebs- und Hafengeländen oder in Umschlagbereichen.

Klasse F 900, Prüflast 900 kN. Für Flächen mit besonders hohen Radlasten, klassisch im Bereich von Flugbetriebsflächen.

Die Norm ordnet die Einbausituationen zusätzlich Gruppen zu und weist jeder Gruppe eine Mindestklasse zu. Die Zuordnung im Einzelfall richtet sich nach der Norm und nach den Vorgaben des Auftraggebers. In der Praxis führt meist schon die Frage weiter: Wer fährt dort mit welchem Gewicht, und wie oft?

Die zwei häufigsten Auswahlfehler

Zu niedrig gewählt. Der Klassiker ist B 125 in einer Fläche, die als Gehweg geplant war und faktisch von Anlieferfahrzeugen und der Müllabfuhr befahren wird. Fußgängerzonen mit Lieferverkehr sind hier der Dauerbrenner. Die Abdeckung hält einige Jahre und versagt dann schlagartig.

Nur auf die Klasse geschaut. Die Belastungsklasse ist eine notwendige, aber keine hinreichende Bedingung. Eine Abdeckung der richtigen Klasse in einer schlecht ausgeführten Einbindung hält trotzdem nicht. Wer nur die Klasse ausschreibt und den Einbau nicht regelt, hat das Problem nur verschoben.

Bei Bushaltestellen, in Bremszonen, in Kreisverkehren und in engen Kurvenradien wirken zusätzlich horizontale Kräfte auf den Rahmen. Dort ist die nächsthöhere Klasse eine Überlegung wert, ebenso wie ein System, das die Lasten flächig in den Oberbau abträgt.

Warum der Einbau wichtiger ist als die Klasse

Der weitaus größte Teil der Schäden an Schachtbereichen geht nicht auf eine unterdimensionierte Abdeckung zurück, sondern auf den Anschluss an den umgebenden Oberbau.

Der Grund ist ein Materialkonflikt. Der Asphalt ringsum verformt sich unter Last elastisch, der Schachtrahmen ist starr. In der Übergangszone entstehen Spannungen, die sich in Rissen und Setzungen entladen. Verstärkt wird das dadurch, dass der Randbereich schlecht zu verdichten ist, weil größere Geräte nicht bis an den Rahmen heranreichen.

Entscheidend sind deshalb:

• die tragfähige und hohlraumfreie Bettung des Rahmens
• ein geeigneter Schachtbaumörtel mit passender Druckfestigkeit, kontrolliertem Schwindverhalten und ausreichender Haftung
• die sorgfältige Verdichtung im unmittelbaren Randbereich, in der Regel von Hand
• die dichte Ausbildung der Anschlussfuge zum Asphalt

Zum Zusammenhang zwischen Mörtelwahl, Untergrund und Absacken gibt es den Artikel Schachtdeckel abgesackt? Ursachen und dauerhafte Sanierung, zur Höhenanpassung den Artikel Schacht-Höhenregulierung.

Höhenlage: der zweite unterschätzte Faktor

Neben der Tragfähigkeit entscheidet die Höhenlage über die Lebensdauer. Liegt die Abdeckung zu hoch, wird sie bei jeder Überfahrt direkt angeschlagen, und die Räumfahrzeuge im Winterdienst treffen sie mit dem Schild. Liegt sie zu tief, entsteht eine Mulde, in der Wasser steht, und die Kante wird ausgeschlagen.

Bei Deckenerneuerungen ist die Höhenanpassung der Schächte deshalb ein eigener Arbeitsschritt und keine Nebenleistung. Selbstnivellierende Systeme reduzieren das Risiko, weil sie sich beim Einbau an der Deckenhöhe ausrichten.

Typische Fehler in der Praxis

Bestandsklasse übernehmen, ohne die Nutzung zu prüfen. Die vorhandene Abdeckung stammt möglicherweise aus einer Zeit, in der die Fläche anders genutzt wurde.

Rahmen ohne vollflächige Bettung setzen. Punktuelle Auflagerung führt zu Kippbewegungen und lockert den Rahmen innerhalb weniger Monate.

Mörtel mit zu langer Erhärtungszeit unter Zeitdruck einsetzen. Wird die Fläche zu früh freigegeben, ist die Bettung geschädigt, bevor sie ihre Endfestigkeit erreicht hat.

Anschlussfuge offen lassen. Eindringendes Wasser und Frost-Tau-Wechsel arbeiten die Kante systematisch auf.

Häufige Fragen

Welche Belastungsklasse brauche ich für eine normale Fahrbahn? In der Regel D 400. Diese Klasse ist für Fahrbahnen, Standstreifen und Parkflächen vorgesehen, auf denen auch Lastkraftwagen zugelassen sind.

Was bedeutet die Zahl in der Klassenbezeichnung? Sie gibt die Prüflast in Kilonewton an, mit der das Bauteil geprüft wird. D 400 steht für eine Prüflast von 400 kN. Das ist ein Prüfwert zur Einordnung, keine im Betrieb zulässige Radlast.

Reicht B 125 in einer Fußgängerzone? Nur wenn dort ausschließlich Fußgänger und allenfalls Pkw verkehren. Die Norm ordnet Fußgängerzonen der Gruppe mit Mindestklasse B 125 zu, Fahrbahnen von Straßen einschließlich Fußgängerstraßen, die für alle Arten von Straßenfahrzeugen zugelassen sind, dagegen der Gruppe mit Mindestklasse D 400. Ist Liefer-, Entsorgungs- oder Rettungsverkehr mit Lkw möglich, ist D 400 zu wählen.

Warum sackt eine Abdeckung ab, obwohl die Klasse stimmt? Weil die Ursache meist nicht die Abdeckung ist, sondern die Bettung und die Verdichtung im Randbereich. Hohlräume unter dem Rahmen und mangelhaft verdichtete Anschlussbereiche führen unter Verkehrslast zu Setzungen.

Muss bei einer Deckenerneuerung die Schachthöhe angepasst werden? Ja. Die Höhenlage der Abdeckung muss zur neuen Deckenhöhe passen. Eine zu hoch oder zu tief liegende Abdeckung wird unter Verkehr und im Winterdienst schnell beschädigt.
