Aufgrabungen wiederherstellen: was die ZTV A-StB 12 fordert

Regelwerk · 8 Min. Lesezeit

Jede Leitung, die verlegt oder repariert wird, hinterlässt eine Naht in der Fahrbahn. Diese Naht ist über Jahre hinweg die Stelle, an der der Belag zuerst aufgibt. Sie ist gleichzeitig die Stelle, an der der Straßenbaulastträger bei der Abnahme genau hinschaut, weil er die Folgekosten trägt.

Der Rahmen dafür ist die ZTV A-StB 12, die Zusätzlichen Technischen Vertragsbedingungen und Richtlinien für Aufgrabungen in Verkehrsflächen der FGSV, Ausgabe 2012. Dieser Artikel fasst zusammen, was sie verlangt und wo in der Praxis die Probleme entstehen.

Zum Stand dieses Artikels: Er ordnet die einschlägigen Regelwerke ein und ersetzt sie nicht. Regelwerke werden fortgeschrieben, und einzelne Bundesländer führen sie zu unterschiedlichen Terminen ein. Für die Ausführung gilt immer die im Vertrag oder in der Genehmigung benannte Fassung. Eine rechtliche Beratung ist dieser Artikel nicht.

Wofür die ZTV A-StB gilt

Die ZTV A-StB gilt für Arbeiten, bei denen eine bestehende Straßenbefestigung geöffnet wird: Leitungsverlegung, Hausanschlüsse, Reparaturen an unterirdischen Bauwerken, Sanierung von Schächten und Kanälen.

Sie richtet sich gleichermaßen an Auftraggeber, ausführende Unternehmen und Planungsbüros. Praktisch wird sie in aller Regel über den Vertrag oder über die Aufgrabungsgenehmigung Vertragsbestandteil. Damit ist sie kein unverbindlicher fachlicher Hinweis, sondern der Maßstab, an dem Ihre Leistung gemessen und abgenommen wird.

Der Grundsatz: mindestens gleichwertig

Die zentrale Anforderung lässt sich in einem Satz zusammenfassen. Die Verkehrsfläche ist nach dem Eingriff so wiederherzustellen, dass sie dem Ausgangszustand mindestens gleichwertig ist, technisch und optisch.

Daraus folgen mehrere Dinge, die im Alltag gern untergehen:

• Der Oberbau wird schichtweise in der ursprünglichen Zusammensetzung und Dicke wiederhergestellt, nicht in einer vereinfachten Ersatzkonstruktion.
• Jede Schicht wird einzeln und gleichmäßig über die gesamte Fläche verdichtet, bei geeignetem Wassergehalt.
• Das optische Ergebnis zählt mit. Höhenversätze, offene Nähte und unsaubere Kanten sind ein Mangel, auch wenn die Fläche tragfähig ist.

"Gleichwertig" heißt dabei nicht "irgendwie wieder zu". Es heißt, dass die reparierte Stelle dieselbe Nutzungsdauer erreichen soll wie die Fläche daneben.

Die Verdichtung ist der eigentliche Knackpunkt

Der weitaus häufigste Grund dafür, dass eine Aufgrabung nach ein bis zwei Jahren absackt, ist unzureichende Verdichtung der Verfüllung.

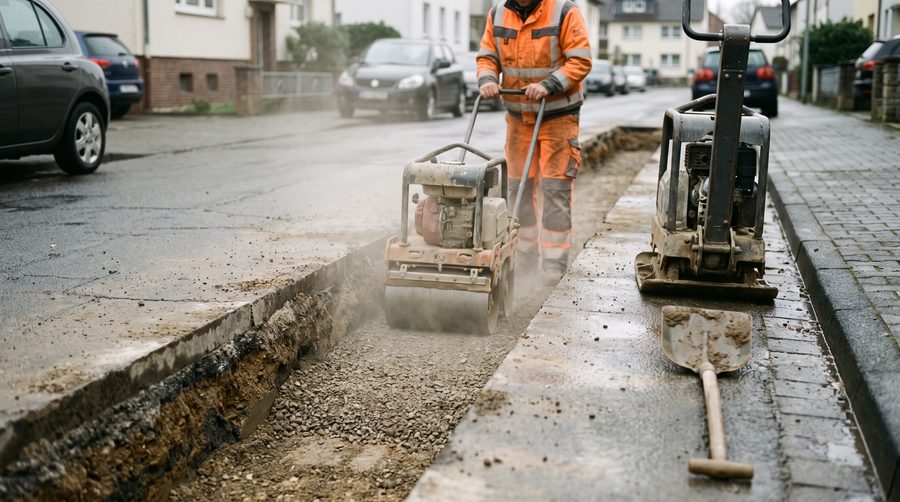

Das hat strukturelle Gründe. Ein Leitungsgraben ist schmal, die Zugänglichkeit ist schlecht, große Verdichtungsgeräte kommen nicht bis an die Wandung heran, und der Zeitdruck ist hoch, weil die Straße wieder frei werden soll. Genau dort entstehen die Hohlräume, die sich später unter Verkehrslast schließen.

Was in der Praxis hilft:

• In dünnen Lagen arbeiten. Die zulässige Schütthöhe je Lage richtet sich nach Material und Gerät. Wer sie überschreitet, verdichtet nur die obere Hälfte.
• Gerät zur Grabenbreite passend wählen. Für schmale Gräben sind Grabenwalzen und Stampfer die richtige Wahl, nicht die größte verfügbare Rüttelplatte. Passende Geräte finden Sie in der Kategorie Verdichtungstechnik.
• Randbereiche gesondert behandeln. Direkt an der Grabenwandung und an Bauteilen ist Handverdichtung erforderlich.
• Wassergehalt beachten. Zu trockenes wie zu nasses Material lässt sich nicht auf den geforderten Verdichtungsgrad bringen.

Der Nachweis der Verdichtung erfolgt je nach Vereinbarung über Prüfungen am eingebauten Material. Wird er gefordert, gehört er in die Kalkulation.

Die Anschlüsse entscheiden über die Dauerhaftigkeit

Die zweite kritische Zone ist die Naht zwischen alter und neuer Befestigung. Hier trifft ein über Jahre gesetzter Bestand auf frisch eingebautes Material.

Wesentlich sind saubere, tragfähige Schnittkanten, ein ausreichender Versatz der Schichtstöße, sodass die Nähte nicht übereinanderliegen, und die dichte Ausbildung der Fuge. Bleibt die Naht offen, dringt Wasser ein, und der Frost-Tau-Wechsel erledigt den Rest.

Für die Ausbildung der Nähte stehen Nahtkleber und Fugenbänder zur Verfügung. Wie sie richtig verarbeitet werden, steht in den Artikeln Nahtkleber und Randanschluss im Asphaltbau und Fugenbänder im Asphalt.

Kommunale Zusatzregeln beachten

Die ZTV A-StB ist der bundesweite Rahmen. Viele Städte und Gemeinden erlassen darüber hinaus eigene Aufgrabungsrichtlinien, die konkretisieren oder verschärfen.

Typische Punkte darin:

• Sperrfristen nach Neubau oder Deckenerneuerung, innerhalb derer nicht oder nur ausnahmsweise aufgegraben werden darf
• Vorgaben zur Größe der wiederherzustellenden Fläche, etwa die Forderung, die Deckschicht über die Grabenbreite hinaus bis zu einer Naht oder über die volle Fahrstreifenbreite zu erneuern
• Anzeige- und Abnahmeverfahren
• Regelungen zur Gewährleistungsdauer

Diese Vorgaben unterscheiden sich von Kommune zu Kommune erheblich. Ein Blick in die örtliche Richtlinie vor der Kalkulation ist deshalb keine Formalie. Er entscheidet mit darüber, ob die Position auskömmlich ist.

Gewährleistung: warum die Naht Sie länger begleitet

Aufgrabungen sind ein klassischer Streitfall bei der Gewährleistung, weil der Schaden typischerweise erst nach ein bis zwei Wintern sichtbar wird. Ein Absacken der Fläche oder eine aufgehende Naht innerhalb der Gewährleistungsfrist führt regelmäßig zur Nachbesserung auf eigene Kosten. Welche Fristen gelten und wie eine Mängelrüge aufgebaut sein muss, erklärt der Beitrag Mängel an Asphaltflächen.

Was hilft, ist Dokumentation während der Ausführung: der Aufbau im Bestand vor dem Rückbau, die eingebauten Materialien und Schichtdicken, die Verdichtungsnachweise und der Zustand bei Übergabe. Wer das ohnehin fotografiert und ablegt, hat bei einer späteren Diskussion eine Grundlage.

Typische Fehler in der Praxis

Ersatzaufbau statt Originalaufbau. Der Bestand wird nicht dokumentiert, und wiederhergestellt wird nach Gefühl. Ist der Aufbau schwächer als der ursprüngliche, ist der Schaden vorprogrammiert.

Zu große Lagen verfüllen. Der häufigste Einzelfehler. Er spart eine halbe Stunde und kostet die Nachbesserung.

Naht nicht versetzt. Liegen die Schichtstöße von Trag-, Binder- und Deckschicht übereinander, entsteht eine durchgehende Schwächezone.

Kommunale Richtlinie nicht gelesen. Die Forderung, die Deckschicht über die volle Fahrstreifenbreite zu erneuern, verändert die Kalkulation grundlegend. Sie fällt spätestens bei der Abnahme auf.

Häufige Fragen

Was regelt die ZTV A-StB 12 genau? Sie ist das Regelwerk der FGSV für Aufgrabungen in Verkehrsflächen, Ausgabe 2012. Sie legt fest, wie eine geöffnete Straßenbefestigung wiederherzustellen ist, und gilt für Auftraggeber, ausführende Unternehmen und Planungsbüros gleichermaßen.

Muss der ursprüngliche Aufbau exakt nachgebildet werden? Der Oberbau ist so wiederherzustellen, dass er dem Ausgangszustand mindestens gleichwertig ist. Eine schwächere Ersatzkonstruktion erfüllt das nicht. Deshalb ist die Aufnahme des Bestandsaufbaus vor dem Rückbau wichtig.

Wer legt fest, wie groß die wiederherzustellende Fläche ist? Der Rahmen kommt aus der ZTV A-StB, die konkrete Vorgabe häufig aus der Aufgrabungsrichtlinie der jeweiligen Kommune oder aus der Genehmigung. Vorgaben, die über die Grabenbreite hinausgehen, sind verbreitet.

Wie lange läuft die Gewährleistung für eine Aufgrabung? Das richtet sich nach dem Vertrag und den örtlichen Regelungen. Da Schäden an Aufgrabungen typischerweise verzögert auftreten, lohnt sich eine Dokumentation der Ausführung unabhängig von der konkreten Frist.

Welches Verdichtungsgerät gehört in einen schmalen Leitungsgraben? In schmalen Gräben sind Grabenwalzen und Vibrationsstampfer geeignet, weil sie die Verdichtungsenergie in die Tiefe bringen und bis an die Wandung arbeiten. Unmittelbar an Bauteilen ist Handverdichtung erforderlich.
