Schachtabdeckungen höhenregulieren: Verfahren im Vergleich
Nach fast jeder Deckenerneuerung stehen sie an: die Schachtabdeckungen, die plötzlich zu tief oder zu hoch in der neuen Fahrbahn liegen. Auch abgesackte Deckel im Bestand machen eine Höhenregulierung nötig, bevor aus dem Höhenversatz ein Fahrbahnschaden und aus dem Fahrbahnschaden eine Haftungsfrage wird. Die gute Nachricht: Für die Regulierung gibt es erprobte Verfahren und Materialien für praktisch jedes Zeitfenster. Dieser Beitrag zeigt, wann reguliert werden muss, welche Verfahren zur Wahl stehen, worauf es bei der Materialwahl ankommt und welche Fehler die Lebensdauer einer Regulierung am häufigsten verkürzen.
Wann eine Höhenregulierung nötig ist
Zwei Situationen dominieren in der Praxis:
- Deckenerneuerung: Wird die Deckschicht abgefräst und neu eingebaut, ändert sich die Fahrbahnhöhe. Alle Schachtabdeckungen, Kappen und Einläufe im Baufeld müssen auf die neue Sollhöhe gebracht werden, bündig und im Gefälle der neuen Oberfläche.
- Absacken im Bestand: Der Deckel liegt tiefer als die umgebende Fahrbahn, klappert oder hat sich schief gesetzt. Ursache ist meist ein Versagen des Auflagers unter dem Rahmen, nicht der Deckel selbst. Warum das passiert, erklärt ausführlich der Beitrag Warum Schachtdeckel absacken.
In beiden Fällen gilt: Ein Höhenversatz von wenigen Millimetern wirkt harmlos, erzeugt aber bei jeder Überfahrt Schlagbelastung auf Rahmen und Auflager. Der Schaden schaukelt sich auf, das umgebende Asphaltpaket reißt auf, und aus einer kleinen Regulierung wird eine große Reparatur.
Die Verfahren im Überblick
Auflageringe und Ausgleichsringe

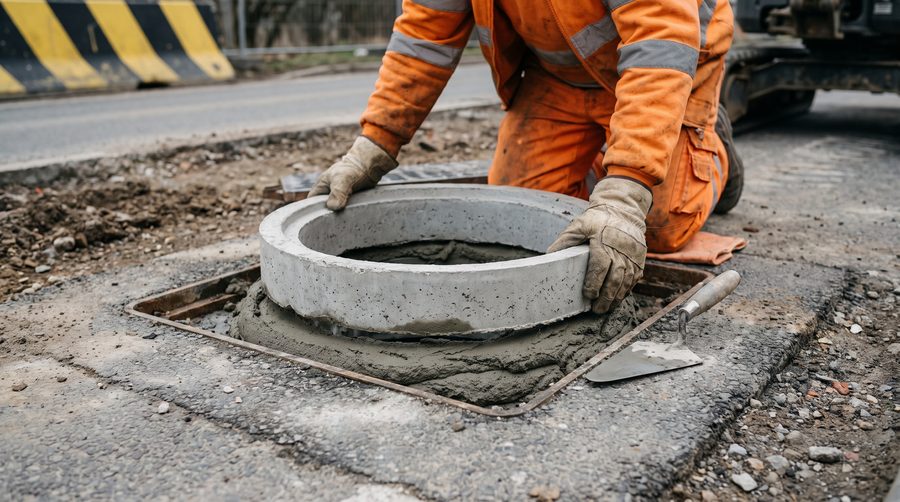

Der klassische Weg: Zwischen Schachtkonus und Rahmen werden Auflageringe aus Beton oder Kunststoff eingelegt, um die Höhe in definierten Stufen anzupassen. Betonringe sind günstig und bewährt, brauchen aber ein sauber vorbereitetes, vollflächiges Mörtelbett. Kunststoffringe sind leichter, maßgenauer und unempfindlicher gegen Kantenabplatzungen, müssen aber für die jeweilige Belastungsklasse geeignet sein. Ringe allein lösen das Problem nicht: Entscheidend ist immer der kraftschlüssige Verbund über Mörtel zwischen allen Lagen.
Verguss mit Schnellverguss- und Reparaturmörtel
Bei der Mörtelregulierung wird der Rahmen auf die Sollhöhe gesetzt und der Zwischenraum mit einem speziellen Vergussmörtel kraftschlüssig vergossen. Moderne Schnellvergussmörtel auf Zementbasis erreichen hohe Frühfestigkeiten und erlauben eine Verkehrsfreigabe je nach Produkt und Temperatur oft schon nach wenigen Stunden, teils schneller. Kunstharzgebundene Systeme härten noch zügiger aus und werden bevorzugt eingesetzt, wenn das Zeitfenster extrem kurz ist, etwa bei Nachtbaustellen auf Hauptverkehrsstraßen. Wichtig sind Fließfähigkeit (der Mörtel muss den Raum unter dem Rahmen vollständig ausfüllen) und geprüfte Eignung für dynamische Verkehrslasten.
Mechanische Regulierungssysteme
Daneben existieren Systeme, die den Rahmen mechanisch auf Höhe bringen, etwa höhenverstellbare Aufsätze oder Verfahren, bei denen der Rahmen ohne vollständigen Ausbau angehoben und neu vergossen wird. Ihr Vorteil liegt im geringeren Eingriff in die umgebende Fahrbahn und in kurzen Sperrzeiten. Ob ein solches System infrage kommt, hängt vom Zustand von Rahmen und Schachtkopf ab: Ein beschädigter Rahmen oder ein zerrütteter Schachtkopf muss trotzdem klassisch saniert werden.
Hinweis: Ist der Schachtkopf selbst geschädigt, etwa mit ausgebrochenen Konuskanten oder zerrüttetem Mauerwerk, reicht eine reine Höhenregulierung nicht. Dann steht eine Schachtkopfsanierung mit geeignetem Reparaturmörtel an. Die Materialseite dazu behandelt der Beitrag Schachtsanierung mit Mörtel.
Materialwahl: Belastung, Einbaufenster, Temperatur
Die Auswahl des Regulierungsmaterials folgt drei Fragen:
- Welche Belastung? Auf Fahrbahnen mit Schwerverkehr braucht es Materialien mit hoher Endfestigkeit und nachgewiesener Beständigkeit gegen dynamische Lasten. Für Gehwege und Flächen mit geringer Belastung genügen einfachere Mörtel.
- Welches Zeitfenster? Je kürzer die mögliche Sperrzeit, desto schneller muss das Material erhärten. Schnellvergussmörtel und Kunstharzsysteme kosten mehr pro Kilogramm, sparen aber Sperr- und Umleitungskosten, die meist deutlich schwerer wiegen.
- Welche Temperatur? Zementgebundene Mörtel dürfen laut Herstellerangaben meist erst ab etwa +5 °C Luft-, Material- und Untergrundtemperatur und nicht bei erwartetem Nachtfrost verarbeitet werden, und sie erhärten bei Kälte langsamer. Für Wintereinsätze gibt es speziell eingestellte Produkte; Herstellerangaben zu Temperaturfenster und Nachbehandlung sind hier keine Formalie, sondern Funktionsvoraussetzung.
Ablauf einer Regulierung im Bestand
Eine typische Regulierung eines abgesackten Deckels im Bestand läuft in diesen Schritten ab:
- Freischneiden: Der Asphalt um den Rahmen wird kreisförmig oder quadratisch geschnitten beziehungsweise gefräst und ausgebaut.
- Ausbau: Rahmen abnehmen, altes Auflager, losen Mörtel und beschädigte Ringe vollständig entfernen. Halbherziges Reinigen ist die häufigste versteckte Ursache für das nächste Absacken.
- Untergrund vorbereiten: Tragfähige, saubere, leicht vorgenässte oder grundierte Auflagefläche herstellen, je nach Materialsystem.
- Höhe einstellen: Ringe setzen oder Rahmen mit Schablone beziehungsweise Nivellierhilfe auf Sollhöhe und ins Gefälle der Fahrbahn ausrichten.
- Vergießen: Vergussmörtel vollflächig und hohlraumfrei einbringen, Rahmen dabei nicht mehr verschieben.
- Anschluss herstellen: Nach dem Anziehen des Mörtels den Ringspalt mit Asphalt (heiß oder kalt, je nach Maßnahme) schließen, Nähte anstreichen oder vergießen.
- Verkehrsfreigabe: erst nach Erreichen der vom Hersteller genannten Mindestfestigkeit.
Typische Fehler
Häufiger Fehler: Der Rahmen wird nicht vollflächig und kraftschlüssig unterfüttert, sondern liegt nur punktuell auf Keilen, Steinen oder Mörtelbatzen auf. Unter Verkehr arbeitet der Rahmen, der Mörtel zermahlt, und nach wenigen Monaten liegt der Deckel wieder tief. Vollflächiger, hohlraumfreier Verguss ist der entscheidende Qualitätspunkt jeder Regulierung.
Zu frühe Belastung. Die Baustelle wird freigegeben, bevor der Mörtel seine Mindestfestigkeit erreicht hat, oft weil die Erhärtungszeit bei niedrigen Temperaturen unterschätzt wird. Die ersten Lkw-Überfahrten zerstören dann das noch junge Gefüge.
Alte Auflager belassen. Aus Zeitgründen wird auf zerrüttete Mörtelreste oder beschädigte Ringe aufgebaut. Die neue Regulierung ist dann nur so gut wie ihre schwächste alte Schicht.
Falsches Material für den Einsatzfall. Ein einfacher Mauermörtel unter einem Rahmen im Schwerverkehr oder ein Sommerprodukt bei Frost: Beides hält formal, aber nicht lange.
Ringspalt vernachlässigt. Der Asphaltanschluss um den Rahmen wird ohne Randabstrich oder Verguss eingebaut. Wasser dringt in die Fuge, Frost sprengt den Anschluss, und die Fläche um den Deckel bricht auf.
Vergussmörtel, Reparaturmörtel und Zubehör für die Schachtregulierung finden Sie auf RoadPartner in der Kategorie Straßenunterhaltung. Material für den Asphaltanschluss rund um den Rahmen, etwa Kaltasphalt und Vergussmassen, bündelt die Kategorie Schlaglochsanierung.
Häufige Fragen
Wie schnell kann nach einer Regulierung wieder Verkehr fahren?
Das bestimmt das gewählte Material. Schnellvergussmörtel erlauben je nach Produkt und Temperatur eine Freigabe oft innerhalb weniger Stunden, kunstharzgebundene Systeme teils noch schneller. Maßgeblich ist immer die vom Hersteller angegebene Mindestfestigkeit für Verkehrslast, nicht der optische Eindruck der Oberfläche.
Beton- oder Kunststoff-Auflageringe: was ist besser?
Beide funktionieren, wenn sie für die Belastungsklasse geeignet sind und kraftschlüssig vermörtelt werden. Betonringe sind günstig und verbreitet, aber kantenempfindlich. Kunststoffringe sind maßgenauer und leichter zu handhaben. Entscheidender als das Ringmaterial ist die Qualität von Untergrundvorbereitung und Verguss.
Muss bei einer Deckenerneuerung jeder Schacht reguliert werden?
Praktisch ja, sobald sich die Fahrbahnhöhe ändert. Deckel, die nach dem Einbau zu tief liegen, erzeugen Schlagbelastung und Anfahrschäden am neuen Belag. Die Regulierung wird deshalb als eigene Position in der Deckenerneuerung ausgeschrieben und üblicherweise vor oder unmittelbar nach dem Deckschichteinbau ausgeführt.
Kann man einen abgesackten Deckel auch im Winter regulieren?
Ja, mit Einschränkungen. Zementgebundene Mörtel brauchen ausreichende Temperaturen, für den Winter gibt es speziell eingestellte Produkte und kunstharzgebundene Systeme mit größerem Temperaturfenster. Bei akuter Gefahr im Verzug ist auch eine provisorische Sicherung mit Kaltasphalt üblich, die im Frühjahr durch eine dauerhafte Regulierung ersetzt wird.
Warum sackt ein frisch regulierter Deckel wieder ab?
Fast immer wegen eines Ausführungsfehlers: nicht vollflächiger Verguss, alte zerrüttete Auflager unter der neuen Regulierung, zu frühe Verkehrsfreigabe oder ein Material, das der Belastung nicht gewachsen ist. Seltener liegt die Ursache tiefer im Schachtbauwerk, dann hilft nur eine umfassendere Schachtsanierung.
Hinweis: Dieser Beitrag fasst gängige Praxis zusammen. Verbindlich sind die einschlägigen technischen Regelwerke, die Herstellerangaben der eingesetzten Materialien sowie die jeweilige Ausschreibung in der gültigen Fassung.
