Asphaltaufbau erklärt: Tragschicht, Binder, Deckschicht
Eine Asphaltstraße ist kein homogener Block, sondern ein Schichtsystem, in dem jede Lage eine eigene Aufgabe hat. Wer versteht, was Tragschicht, Binderschicht und Deckschicht jeweils leisten, kann Schadensbilder besser einordnen, Ausschreibungen richtig lesen und Sanierungsentscheidungen fundierter treffen. Dieser Grundlagenbeitrag erklärt den Aufbau von unten nach oben: Aufgaben der Schichten, typische Dicken nach Belastungsklasse, die zugehörigen Mischgutarten und die Schadensbilder, die für jede Schicht charakteristisch sind.
Das Prinzip: Lasten verteilen, von oben nach unten

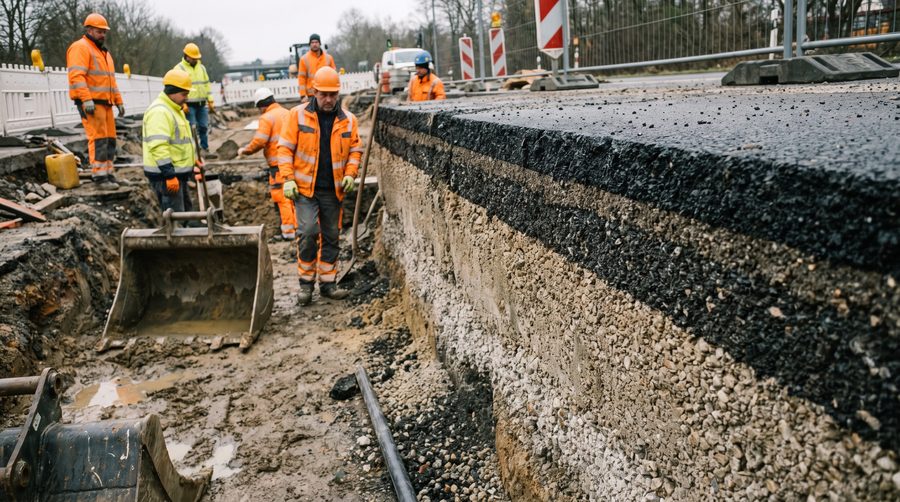

Der Asphaltoberbau sitzt auf dem Erdplanum und einer ungebundenen Unterlage, in der Regel einer Frostschutzschicht oder einer kombinierten Schottertragschicht. Darüber folgen die gebundenen Asphaltschichten. Die Grundidee: Die punktuelle Radlast eines Lkw wird von Schicht zu Schicht auf eine immer größere Fläche verteilt, bis der Untergrund sie schadlos aufnehmen kann. Damit das funktioniert, müssen die Schichten kraftschlüssig miteinander verbunden sein und jede Schicht die für sie typische Beanspruchung ertragen: oben Verschleiß und Witterung, in der Mitte Schubkräfte, unten Biegezug.
Die Asphalttragschicht: das Fundament
Die Tragschicht ist die unterste und dickste Asphaltlage. Sie übernimmt die Lastverteilung in die ungebundenen Schichten und bestimmt maßgeblich die Lebensdauer der gesamten Befestigung. Als Mischgut kommt Asphalttragschichtmischgut (AC T) zum Einsatz: grobkörnig, mit vergleichsweise geringem Bindemittelgehalt, auf Tragfähigkeit statt auf Optik ausgelegt. Typische Dicken liegen je nach Belastungsklasse etwa zwischen 8 und 22 cm, bei hohen Klassen auch in mehreren Lagen eingebaut. Welche Dicke im Einzelfall gilt, ergibt sich aus der RStO, eine Übersicht dazu bietet der Beitrag RStO 12/24 verstehen.
Charakteristische Schäden mit Ursache in der Tragschicht sind großflächige Verformungen, Netzrisse über breite Bereiche und Setzungen. Sie kündigen sich oben an, entstehen aber unten, weshalb reine Deckschicht-Reparaturen in solchen Fällen nur kurz halten.
Die Asphaltbinderschicht: der Vermittler
Die Binderschicht liegt zwischen Tragschicht und Deckschicht und wird vor allem bei höheren Belastungsklassen eingebaut. Ihre Aufgabe: die Schubkräfte aus Bremsen, Anfahren und Kurvenfahrt aufnehmen und den Übergang vom groben Tragschichtgefüge zur feineren Deckschicht herstellen. Das zugehörige Mischgut Asphaltbinder (AC B) ist entsprechend verformungsresistent zusammengesetzt, häufig mit polymermodifiziertem Bitumen. In den Standardbauweisen der RStO ist sie 6 bis 8 cm dick. Bei niedrigeren Belastungsklassen entfällt die Binderschicht, weil die Schubbeanspruchung geringer ist; Deck- und Tragschicht reichen dann aus.
Typisches Schadensbild mit Binderschicht-Beteiligung sind Spurrinnen: bleibende Verformungen in den Rollspuren, besonders an Kreuzungen, Bushaltestellen und Steigungsstrecken, wo langsamer Schwerverkehr hohe Schubspannungen erzeugt.
Die Asphaltdeckschicht: die Verschleißschicht
Die Deckschicht ist die oberste Lage und zugleich die dünnste, in den Standardbauweisen der RStO sind es 4 cm. Sie muss griffig, eben, wasserdicht und verschleißfest sein, denn sie trägt den direkten Kontakt zu Reifen, Wasser, Frost und Tausalz. Gängige Mischgutarten sind:
- Asphaltbeton (AC D): der Standard für viele kommunale Straßen und mittlere Belastungen, ausgewogen in Dichtigkeit und Verarbeitbarkeit.
- Splittmastixasphalt (SMA): für hoch belastete Straßen; das splittreiche Gerüst macht ihn besonders verformungs- und verschleißresistent.
- Daneben existieren Sonderbauweisen wie offenporiger Asphalt für Lärmminderung oder Gussasphalt für besondere Anwendungen, jeweils mit eigenen Regeln.
Deckschicht-typische Schäden sind Rissbildung, Ausmagerung (das Bindemittel verwittert, Splitt bricht heraus), Schlaglöcher als Folgeschaden sowie Griffigkeitsverlust. Viele dieser Schäden lassen sich im frühen Stadium mit Erhaltungsmaßnahmen stoppen, von der Rissverfüllung bis zur Oberflächenbehandlung. Produkte dafür bündelt die Kategorie Straßenunterhaltung, für die kurzfristige Reparatur einzelner Löcher die Kategorie Schlaglochsanierung.
Merkhilfe: Die Bezeichnungen der Mischgutarten folgen einem System: AC steht für Asphaltbeton (asphalt concrete), der Zusatzbuchstabe für die Schicht, T für Tragschicht, B für Binderschicht, D für Deckschicht. Dahinter steht das Größtkorn in Millimetern, etwa AC 11 D für eine Deckschicht mit 11 mm Größtkorn.
Warum der Schichtenverbund entscheidend ist
Die Dimensionierung des Oberbaus unterstellt, dass alle Asphaltschichten als ein gemeinsamer Querschnitt tragen. Dafür werden die Schichten beim Einbau miteinander verklebt, üblicherweise durch Ansprühen der Unterlage mit Bitumenemulsion. Fehlt dieser Verbund, trägt jede Schicht für sich, die Biegezugspannungen an den Schichtunterseiten steigen stark an und die rechnerische Lebensdauer bricht ein, ohne dass man es der Straße zunächst ansieht. Verschiebungen der Deckschicht, Blasen und frühe Ermüdungsrisse sind typische Folgen. Wie der Verbund hergestellt und geprüft wird, erklärt ausführlich der Beitrag Schichtenverbund im Asphaltbau.
Schadensbilder richtig zuordnen
Für die Sanierungsplanung ist die wichtigste Frage: In welcher Schicht sitzt der Schaden wirklich?
- Einzelrisse und Ausmagerung: meist Deckschicht, oft mit Erhaltungsmaßnahmen beherrschbar.
- Spurrinnen: häufig Binder- oder Deckschicht, bei langsamem Schwerverkehr besonders ausgeprägt.
- Netzrisse und Verformungen über große Flächen: Verdacht auf Tragschicht oder Untergrund, hier greift eine dünne Überbauung zu kurz.
- Frostschäden im Frühjahr: oft Kombination aus eingedrungenem Wasser und unzureichender Frostsicherheit der ungebundenen Schichten.
Häufiger Fehler: Auf einen Tragschicht- oder Untergrundschaden wird nur eine neue Deckschicht gelegt, weil das kurzfristig günstiger ist. Die Risse spiegeln sich dann oft schon nach wenigen Jahren an der Oberfläche wider, und die Maßnahme muss wiederholt werden. Vor größeren Erhaltungsmaßnahmen lohnt deshalb eine Zustandsanalyse mit Bohrkernen, die klärt, welche Schicht tatsächlich betroffen ist.
Materialien und Zubehör für Neubau und Erhaltung, von Bitumenemulsionen über Nahtkleber bis zu Asphaltarmierungen, finden Sie auf RoadPartner gebündelt in der Kategorie Straßenbau.
Häufige Fragen
Braucht jede Straße alle drei Asphaltschichten?
Nein. Die Binderschicht ist vor allem bei höheren Belastungsklassen üblich. Anliegerstraßen und Wege werden häufig nur mit Tragschicht und Deckschicht gebaut, teils auch mit kombinierten Tragdeckschichten. Maßgeblich ist die gewählte Bauweise nach RStO.
Wie dick ist eine Asphaltstraße insgesamt?
Die gebundenen Asphaltschichten liegen je nach Belastungsklasse grob zwischen rund 12 und über 30 cm. Zusammen mit der Frostschutzschicht ergibt sich ein Gesamtoberbau, der von etwa 40 bis 50 cm bei Anliegerstraßen bis über 70 cm bei Autobahnen reichen kann. Verbindlich sind die Tabellen der RStO.
Was bedeutet SMA und wann wird es eingesetzt?
SMA steht für Splittmastixasphalt, eine Deckschichtbauweise mit hohem Splittanteil und bindemittelreichem Mörtel. Sie ist besonders verformungs- und verschleißresistent und deshalb Standard auf hoch belasteten Straßen wie Bundesstraßen und Autobahnen, wird aber auch auf stark befahrenen Kommunalstraßen eingesetzt.
Warum entstehen Spurrinnen vor allem an Kreuzungen?
Weil dort schwere Fahrzeuge langsam fahren, bremsen und anfahren. Die Last wirkt länger auf dieselbe Stelle und erzeugt hohe Schubspannungen in Binder- und Deckschicht. Bei sommerlicher Hitze verformt sich das Mischgut dann bleibend, wenn es nicht ausreichend standfest zusammengesetzt ist.
Kann man eine neue Deckschicht einfach auf die alte legen?
Grundsätzlich ja, wenn die darunterliegenden Schichten intakt sind, die Anschlusshöhen es zulassen und der Verbund zur Unterlage hergestellt wird. Sitzen die Schäden aber tiefer oder ist die alte Oberfläche stark geschädigt, wird die Deckschicht üblicherweise abgefräst und die Ursache mit saniert, sonst wandern die Schäden nach oben durch.
Hinweis: Dieser Beitrag fasst gängige Praxis zusammen. Verbindlich sind die RStO 12/24, die ZTV Asphalt-StB 26 und die TL Asphalt-StB 26 sowie die jeweilige Ausschreibung, im Einzelfall in der vertraglich vereinbarten Fassung.
